>采用台湾进口研华工控机+运动控制卡＋专用涂覆软件，保证设备长期稳定运行；
>整体式的钢制运动平台，加重钢板，确保运行平稳，采用全钣金焊接、静电喷粉烤粉的工艺完成设计制作，结实，耐用，美观 ；
>X、Y、Z、均采用松下/富士精密伺服马达驱动+台湾上银原装进口的高精度线性模组驱动，运行精度±0.02mm，可自动消除误差；
>具有高速、高可靠性、高稳定性的传动和控制系统；
> X、Y、Z、U、四轴运动，准确实现各种被涂覆元件避开连接器等非涂覆区域的选择性涂覆工艺，准确实现任意角度旋转及倾斜喷涂；
>实现电路板器件侧面或遮挡部位倾斜喷涂，可有效均匀涂覆器件边沿，消除喷涂阴影效应；
>实现点涂、线状喷涂、曲线喷涂等多轨迹喷涂，能完成高密度复杂的涂覆工艺；
>实现各种电路板选择性区域喷涂，同时避开连接器、接地孔等非喷涂区域，节省材料用量；
>配备2个胶阀（高精密雾化阀，高精密针阀）；
>胶阀配备自动清洗功能,确保设备长时间使用喷阀不会堵塞；
>轨道采用特制加硬铝型材轨道，配合不锈钢链条，低摩擦系数，高使用寿命；
>采用PLC+步进马达，智能控制PCB板的运输速度，实现PCB板精准的定位及运输效率；
>气动元件采用原装品牌SMC/AIRTAC，高品质，高质量，确保运行稳定，减少故障率；
>电气元件采用日本原装进口欧姆龙，高品质，高质量，确保运行稳定，减少故障率；
>具备气压在线监测及报警功能（设备气压压力不足时，系统会自动报警）；
>具备耗材在线监测及报警功能（涂料胶量不足时，系统会自动报警）；
>具备紫光在线检查功能；
>胶阀可倾斜20°-60°，可±200°旋转,实现全方位覆盖；
>精密雾化阀稳定性，流量调节性良好，可实现可靠的均匀涂覆；
>软件程序具有CAD图形导入，在线编程，两种编程模式；
>软件程序具有记录功能，记录工作程序型号，时间，喷涂次数，可连接MES系统；
型号MODEL
AX380V1
外形尺寸The shape size （mm）
1000*1250*1650
机身重量 The weight (KG)
506
组成结构Composition structure
整体式钢制运动平台
电压 Voltage （V）
220 50-60Hz
总功率The total power （KW）
1.4
通讯端口 The communication port
SMEMA
压缩空气 Air pressure （Mpa）
0.5-0.6
定位精度 Positioning accuracy (mm)
±0.02
重复精度Repeat accuracy （mm）
轴数 Axis
3
涂覆范围 Coating range （mm）
450*450 可根据需求定制
轨道上方空间
115
Above the guide rail space (mm)
轨道下方空间
Below the guide rail space (mm)
元件高度 Component height (mm)
≤110
PCBA输送高度
900-950
PCBA Conveying height （mm）
PCBA输送速度
≤500
PCBA Conveying speed (mm/s)
PCBA输送方向 Conveying direction
L->R / R->L
PCBA边缘空间 PCBA edge space（mm）
≥3
胶阀数量 Valve quantity
2
胶阀类型 Valve type
高精密喷阀（标配）
高精密针阀（标配）
高精密扇形阀（选配）
高精密喷射阀（选配）
胶阀倾斜角度 Valve tilt angle （°）
/
旋转角度The rotation angle (°)
±200
单次喷涂宽度 Single line width（mm）
1-50
喷涂厚度 spraying thickness (mm)
0.01-2
轨道宽度 Track width (mm)
50-500
轨道调节Track adjustment
电动
最大速度Maximum speed (mm/s)
800
系统运行平台 operating System
Windows7
编程方式Programming
在线编程/CAD导入
涂料压力桶容量Conformal coating pressure bucket capacity (L)
10/20
排风量要求 Exhaust volume requirements （m³/min）
≥5
余料检测 Coating surplus detection
选配
条码扫描 Bar code control
视觉定位系统
Vision orientation system
不间断电源 UPS power
MES系统 MES system
链条输送装置：一段式/二段氏

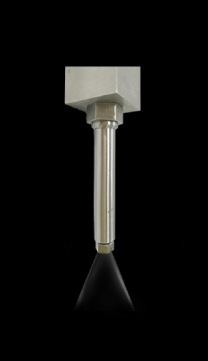

特点：采用进口材质，专业的流体技术设计，高
精度的加工工艺，雾化液体，使液体均匀打散，
达到均匀，轻薄涂覆效果，稳定的胶量控制(误差
±1%)，边缘解析度±1mm（取决于材料粘度）.
特点：采用进口材质，专业的流体技术设计，稳
定的胶量控制(误差±1%)边缘解析度±1mm（取
决于材料粘度）非雾化模式，减少废气排放，宽
度5-20mm可调，效率高，飞溅少.
定的胶量控制(误差±1%)，出胶口针头大小可换
，结构简单，维护方便.
